Automation & Modernisierung
Im Segment Automation & Modernisierung bieten wir den Umbau von rein mechanischen, mechanisch-hydraulischen oder elektro-hydraulischen mit Analogreglern auf neueste Digitaltechnik an.
Hier haben wir in den vergangenen Jahren zur Zufriedenheit unsere Kunden mehrere Umbauten durchgeführt. Durch modernste Digitaltechnik erhöhen Sie die Effizienz, steigern die Verfügbarkeit der Anlage und erhalten zudem weitere Möglichkeiten der Anlagenüberwachung. Ein weiterer Benefit ist die deutlich verlängerte Betriebssicherheit mit Laufzeiten für die nächsten 20 Jahre.
Wir übernehmen für Sie die Vorplanung, Detailengineering, Projektdurchführung und nehmen die Anlage vollständig in Betrieb. Selbstverständlich erhalten Sie eine entsprechende Dokumentation nach Übergabe „as build“
AIT und Voith arbeiten hier eng zusammen. Die Umbauzeiten eines analogen
Turbinenreglers vom Typ CTn auf einen DTc – Turbinenregler der neuesten Generation
betragen durchschnittlich 5 Arbeitstage, vom Stillstand der Maschine bis zur erneuten
Inbetriebnahme und Übergabe.

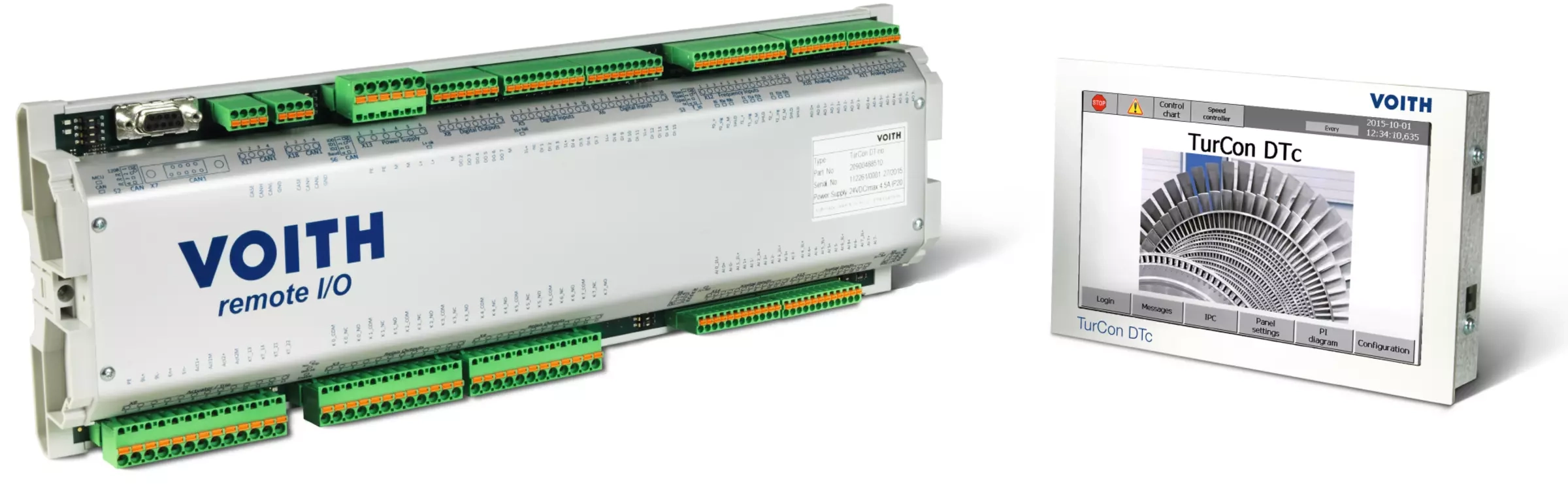

Technische Daten
| Bedienpanel | |
|---|---|
| Betriebsspannung | 9,6 – 28,8 VDC |
| Betriebstemperatur | 0°C bis +55°C |
| Schutzart | IP 54 |
| Abmessungen B x H x T | 179 x 119 x 42 mm |
| Montage | Schalttafeleinbau |
| HMI | 7" WVGA Farb-TFT-Touchscreen mit 800 x 480 Bildpunkten |
| Remote I/O | |
|---|---|
| Betriebsspannung | 20,4 – 28,8 VDC |
| Betriebstemperatur | 0°C bis +55°C |
| Schutzart | IP 20 |
| Abmessungen B x H x T | 390 x 130 x 52 mm |
| Befestigung | 35 mm Hutschinen |
| Eingänge | 15 x Digital (physikalisch, LOW: -3 – 0,5 VDC, HIGH: 13 – 28,8 VDC) |
| 32 x Digital (virtuell via Bus) | |
| 8 x Analog (physikalisch, 0 – 20 mA, Eingangsimpedanz 200 Ω, Messbereich 0 – 20,475 mA, Auflösung 12 Bit) | |
| 16 x Analog (virtuell via Bus) | |
| 3 x Frequenz (für Drehzahlaufnehmer, aktive oder passive Drehzahlsensoren, | |
| Messbereich 0,5 – 20 kHz, Kurzschlussund Drahtbrucherkennung) | |
| Ausgänge | 6 x Digital (High-Side-Switch, 0,5 A @ 24 VDC) |
| 8 x Digital (Relais, 2 A @ 24 VDC, max. 12 A @ 250 VAC) | |
| 32 x Digital (virtuell via Bus) | |
| 8 x Analog (physikalisch, 0 – 20 mA, Bürdenwiderstand < 500 Ω, Auflösung 12 Bit, | |
| AO0…3 und AO4 potenzialgetrennt zum System) | |
| 16 x Analog (virtuell via Bus) | |
| Kommunikation | |
|---|---|
| Schnittstelle | Ethernet (Modbus TCP oder OPC) |
| weitere auf Anfrage | |
| RemoteView & Control | Standard-PC mit spezifiziertem Browser via LAN |
| Voith 15"-Touchpanel via LAN | |
| Konfigurierbare Funktionen | |
|---|---|
| Regelungsarten bei Pumpen, Kompressoren, Gebläsen etc. | Drehzahlregelung |
| Entnahmedruckregelung | |
| Regelungsarten bei Generatoren | Drehzahlregelung |
| Frequenzregelung | |
| Leistungsregelung | |
| Vordruckregelung | |
| Gegendruckregelung/Abdampfdruckregelung | |
| Entnahmedruckregelung | |
| Ansteuermöglichkeiten | Turbine mit max. 4 HD Regelventilen und max. 2 ND Regelventilen |
| Sonstiges | Drehzahlregelung |
| Kalt-/Warm-Anfahrmodus | |
| Anfahrrampe mit max. 12 Stützpunkten (Critical Speed Avoidance) | |
| Max. 8 konfigurierbare Begrenzer: | |
| min. Ausgangsdruckbegrenzer | |
| min. Leistungsbegrenzer | |
| max. Leistungsbegrenzer | |
| min. Vordruckbegrenzer | |
| max. Vordruckbegrenzer | |
| max. Drehzahlbegrenzer | |
| max. Radkammerdruckbegrenzer | |
| Externer analoger Sollwert | |
| Simulationsmodus | |
